根據 ANSI(美國國家標準)規范，錐度管用螺紋NPT 是在增加螺紋部位的抗張強度及密封性應用咋有需要此性能的管道連接。

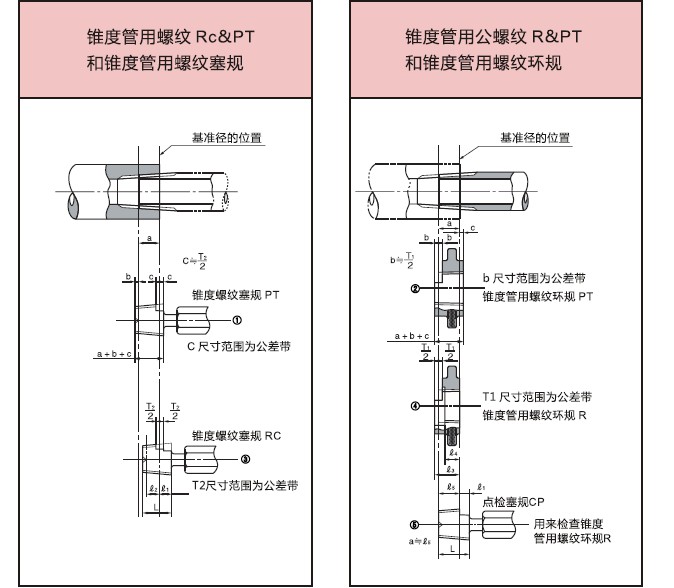

有許多類型的錐度螺紋規有各種不同的缺口，在一般情況下 L1 型管用錐度螺紋規有 3 個切口，即公差最下限位置1，基準徑位置B，和公差最上限位置 B，是最常用的。使用管用錐度螺紋規已在先前的頁面進行了說明。然而在截面圖的說明書中，推薦以測量使用具有6個缺口，平面錐度規來檢測量小/****的直徑。
首先，錐度螺紋的節圓直徑的測量才用錐度螺紋量規。例如，當在鄰近基準位置 B 的缺口是判斷為通過，那么對于最小和****的直徑也是類似的方法。

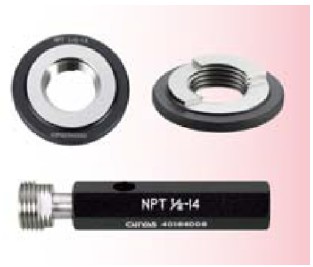

被判定合不合格，在 B 的公差方位內嚴格的檢驗，錐度螺紋塞規 L3 和錐度螺紋環規 L2 使用。請參閱 NPTF 檢查的方法。
|
